工作原理简介：
1、夏季制冷+生活热水运行模式：
关闭水路球阀5，球阀6，打开水路球阀1，球阀2，球阀3，球阀4；可实现功能为夏季单独制冷；制冷同时回收冷凝热制取生活热水。
2、春秋（无制冷需求时）、冬季制生活热水模式：
打开水路球阀5，球阀6，关闭水路球阀1，球阀2，球阀3，球阀4；可作为单独热泵热水机使用制取生活热水。
功能优势
夏季可以提供冷量，同时可以制热水
夏季因为机组的进水温度高，制55度热水的总热量也降低，同时环境温度高，机组的制热量也有很大的提高，按照冬季匹配的热泵热水机组，在夏季运行时的运行时间很短，机组不能进行充分利用。而此带余热回收的热泵热水机组不仅在春、秋、冬三季正常制热水，还可以在夏季主做制冷满足制冷的部分需求同时辅助做部分生活热水，使用设备能得到充分的利用，同时机组的综合能效也得到了很大的提高。
|

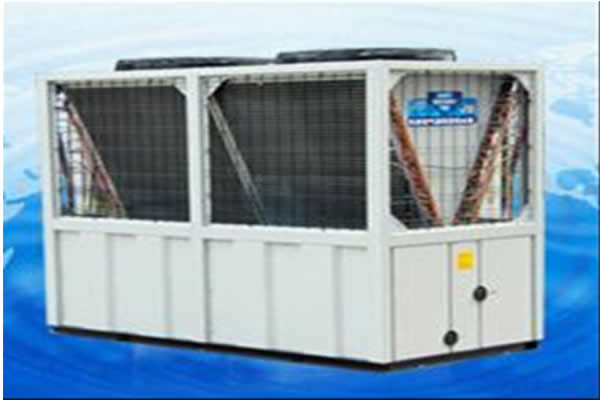

产品型号
|
DKFXRS-64Ⅱ10
|
|
普通型
名义1工况
|
额定输入功率
|
W
|
19000
|
|
额定制热量
|
W
|
84000
|
|
额定电流
|
A
|
36.5/34/32.8
|
|
低温型
名义2工况
|
额定输入功率
|
W
|
18300
|
|
额定制热量
|
W
|
63500
|
|
额定电流
|
A
|
35.5/32/30.5
|
|
名义制冷量
|
额定输入功率
|
W
|
20500
|
|
额定制热量
|
W
|
60000
|
|
额定电流
|
A
|
37.5/35/35.5
|
|
余热回收量
|
|
W
|
20000
|
|
电源
|
380V/3N～/50Hz
|
|
最大输入功率/电流
|
W/A
|
29300/50
|
|
热水额定循环水流量
|
L/h
|
12000
|
|
余热额定循环水流量
|
L/h
|
430
|
|
冷热水侧管径
|
|
DN50
|
|
余热侧管径
|
|
DN25
|
|
机组进出水口压差
|
KPa
|
70
|
|
制冷剂型号
|
|
R22
|
|
最高出水温度
|
℃
|
60
|
|
制热水量（40℃温升）
|
L/h
|
1800
|
|
外形尺寸（长*宽*高）
|
mm
|
2085×1030×1880
|
|
防水等级
|
IPX4
|
|
防触电保护类型
|
I
|
|
机组噪声
|
dB(A)
|
65
|
|
机器重量（约）
|
Kg
|
900
|
注：1、普通型名义1工况：环境干球温度20℃，湿球温度15℃，初始水温15℃，终止水温55℃。
2、低温型名义2工况：环境干球温度7℃，湿球温度6℃，初始水温9℃，终止水温55℃。
3、制冷工况：环境干球温度35℃，冷水出水温度7度。
4、余热回收工况：环境干球温度35℃，冷水出水温度7度，热水进 水15度，热水出水55度
5、最大负荷工况：环境干球温度43℃，湿球温度26℃，进水水温55℃。
执行GB/T 21362-2008 商业或工业用及类似用途的热泵热水机和
GB/T 18430.1-2007蒸气压缩循环冷水（热泵）机组工商业用和类似用途的冷水（热泵）机 组国家标准 |
