废水源热泵是利用特殊热泵配以特殊的经济型热交换器从企业废水热源中回收提取能量，实现废热节能回收，机组为企业供应60℃左右的热水，企业可节省生产这部分热水的费用，而整个系统耗电极少。
系统中利用的特殊热泵机组，其冷凝器和蒸发器均为针对废水热源系统专门设计，使热泵机组效率达到最高；经济型热交换器选用换热效率高的换热器，换热充分；系统热源均来自废水，温度变化小，因而系统长久运行稳定。广泛应用于石油、化工、冶金（如金属或炉体冷却）、印染、纺织、食品生产加工等行业。
废热水排放企业的给水和排水现状
我公司曾对印染企业、食品加工业、化工等企业进行了实地考察研究，过程中发现有很多企业在生产过程中需要供应热水或产生热水（40℃以上），这些热水使用或产生后通常不能再次使用，而是直接排放（作了相应要求的净化处理）到环境中，这些废热不但不能利用，反而对环境产生热污染。以印染企业为例，其水循环现行工艺流程图简化如下：
废水源热泵是我公司为废水排放企业充分回收利用排放的废热水热量而设计的热回收机组。
适用场合
废水源热泵适用于石油、化工、冶金（如金属或炉体冷却）、印染、纺织、食品生产加工等行业。
|

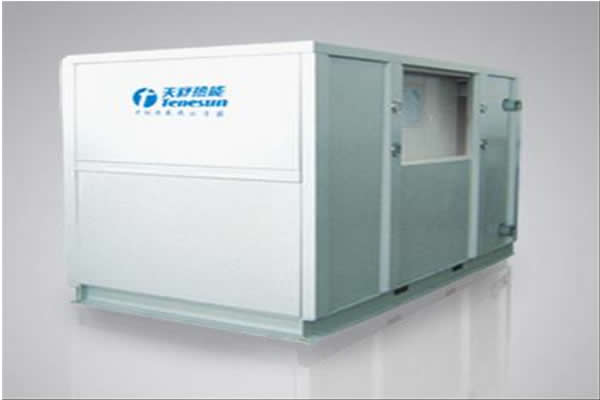

机组型号
|
TSWHF-220
|
|
直热式运行
|
额定制热量
|
kW
|
220
|
|
产热水量
|
L/h
|
4000
|
|
输入功率
|
kW
|
34
|
|
运行电流
|
A
|
64/64/64
|
|
电源形式
|
PH/V/Hz
|
3/380/50
|
|
压缩机数量
|
台
|
2
|
|
压缩机形式
|
|
全封闭涡旋式
|
|
热源侧参数
|
水流量
|
m3/h
|
30
|
|
水压降
|
kPa
|
≤60
|
|
进水管接口
|
|
DN80(法兰)
|
|
出水管接口
|
|
DN80(法兰)
|
|
使用侧参数
|
冷水补水流量
|
m3/h
|
4
|
|
循环加热水流量
|
m3/h
|
20
|
|
水压降
|
kPa
|
≤60
|
|
冷水补水接口
|
|
DN40(内丝)
|
|
热水循环水管接口
|
|
DN80(法兰)
|
|
热水出水管接口
|
|
DN80(法兰)
|
|
噪音
|
dB(A)
|
66
|
|
外型尺寸(L/W/H)
|
mm
|
1800/1250/1300
|
|
净重
|
kg
|
1600
|
|
机组保护功能
|
机组具有相序、水流、防冻、高低压及压缩机的超温、过流等多重保护功能。
|
|
■直热式额定制热测试工况：热源侧进出水温度28℃/22℃，自来水进水温度5℃，出水温度55℃,废水源温度范围≥15℃。
|
|
■机型、参数、性能会因产品的改良有所改变，恕不另行通知。具体参数请以产品铭牌为准。
|
优势功能
性能稳定
由于废水热源水温四季温差不大，机组运行性能稳定可靠。
高温出水
应用时使冷水先从废水中吸收热量，进入冷凝器时水温较高，出水温度为60℃左右热水，不需循环加热，换热效率高。
余热回收 能效比高
若利用本热泵系统配上经济型换热器对余热回收，热回收能效比（cop值）高达1:6以上。 |
